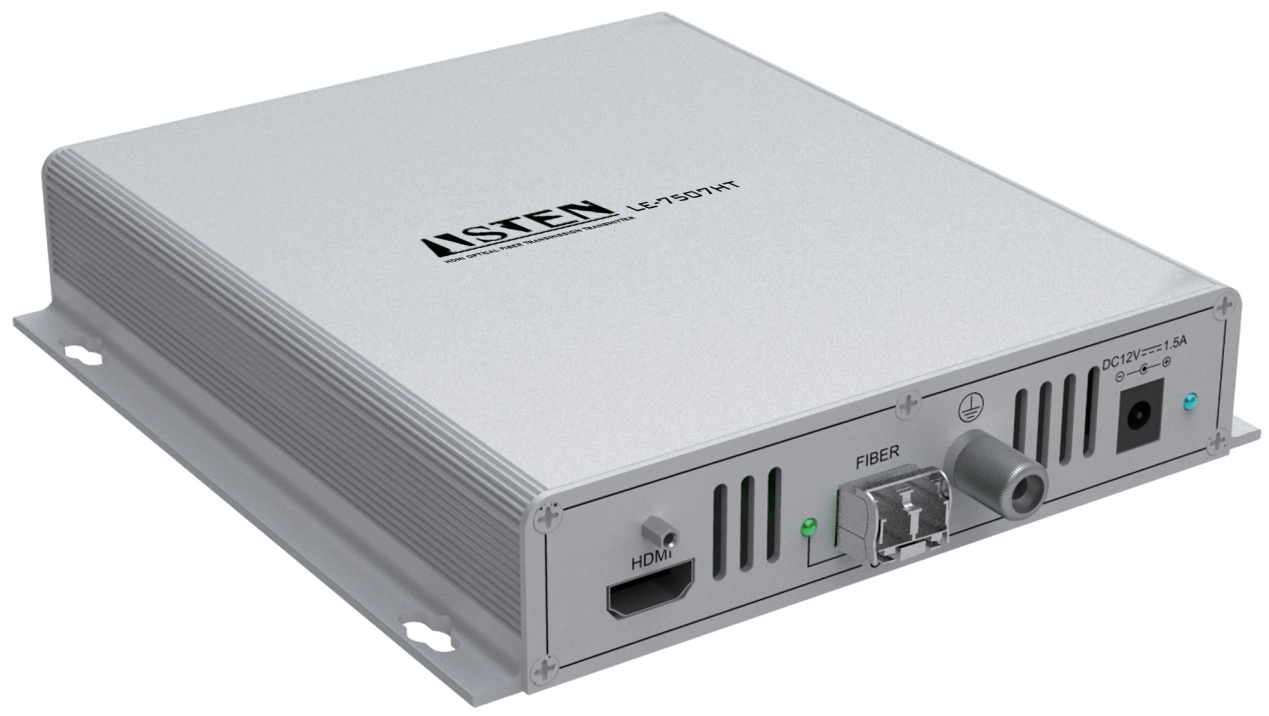

HDMI信号光纤传输发送器 LE-7507HT


产品用途

此是一款支持高分辨率HDMI视频信号多模或单模光纤传输延长器,它将HDMI视频信号转换成光纤信号传输,传输距离到达20千米,支持最高分辨率1900 x 1200@60Hz,并且能够同时传输双向RS-232,可配合光纤传输接收器或矩阵光纤输入卡使用。


产品特点

1. 支持多模或单模光纤传输高分辨率HDMI信号。

2. 支持传输Audio信号和RS-232信号。

3. 支持现场刷新EDID。

4. 单模光纤:2-20千米,在1920 x 1080p@60Hz时。

5. OM3多模光纤:小于500米,在1920 x 1080p@60Hz时。


型号LE-7507HT
HDMI 视频输入
接口HDMI-A 接口
支持的协议兼容 HDMI1.4 的标准, HDCP1.4 协议, DVI1.0 协议
像素带宽225MHz, 全数字
接口带宽3.25Gbps, 全数字
最大支持分辨HDPC: 1920 x 1200P@ 60_24bit; HDTV: 1920 x 1080P@60_36bit
信号类型数字
信号强度T.M.D.S. +/- 0.4Vpp
最小 / 最大电平T.M.D.S. 2.9V/3.3V
输入阻抗50Ω
音频信号
音频输入1 路模拟立体声输入, 3.5MM 耳机座
频率响应20Hz - 20KHz ±0.05db
输入电平2Vrms( 最大 )
串口控制
串口控制接口3 位 3.8mm 凤凰座
电平类型RS-232 电平
信号方向双向通信
波特率Min:4800bps Max:115200bps
数据位8 位
停止位1 位
校正位None
流控制None
电平延时500 ns
电平峰值+/-15V
HDMI 监视输出口
接口 HDMI-A 接口
支持的协议 兼容 HDMI1.4 的标准, HDCP1.4 协议, DVI1.0 协议
像素带宽 225MHz , 全数字
接口带宽 3.25Gbps ,全数字
最大支持分辨率HDPC: 1900 x 1200@60Hz; HDTV: 1920 x 1080P@60Hz
信号类型 HDMI 1.4 / T.M.D.S. 全数字信号
信号强度 T.M.D.S. +/- 0.4Vpp
最小 / 最大电平 T.M.D.S. 2.9V/3.3V
阻抗50Ω
输出部分
光纤输出接口LC connector
光纤类型Multimode/Single Mode (可选)
波长Multimode 850nm /Single Mode: 1310-1620nm( 可选 )
多模光纤规格50/125μm
单模光纤规格9/125μm
接口带宽 正向: 10.2Gbps ,反向: 3.125Gbps
位时钟抖动<0.15 Tbit
位上升时间<0.3Tbit (20%--80%)
位下降时间<0.3Tbit (20%--80%)
建议最大输出距离OM3 多模光纤:小于 500 米,在 1920 x 1080p@60Hz 时
单模光纤: 2-20 千米,在 1920 x 1080p@60Hz 时
规格
电源电源适配器, 12VDC/1.5A
最大功耗5W
温度储存、使用温度 : -20 ℃~ +70 ° C
湿度储存、使用湿度 :10% ~ 90%
尺寸( L x W x H )162 x 156 x 32mm
